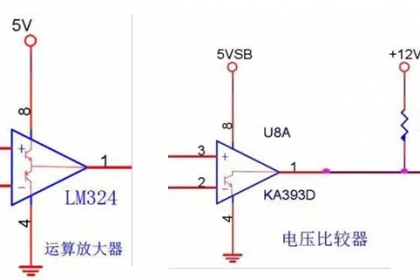

  • 运算放大器和比较器无论外观或图纸符号都差不多,那么它们究竟有什么区别,在实际应用中如何区分?今天我来图文全面分析一下,夯实大家的基础,让工程师更上一层楼。先看一下它们的内部区别: 4 分钟前 上传下载附件 (101.77 KB)从内部图可以看出运算放大器和比较器的差别在于输出电路。运算放大器采用双晶体管推挽输出,而比较器只用一只晶体管,集电极连到输出端,发射极接地。比较器需要外接一个从正电源端到输出端的上拉电阻,该上拉电阻相当于晶体管的集电极电阻。运算放大器可用于线性放大电路(负反馈),也可用于非线性信号电压比较(开环或正反馈)。电压比较器只能用于信号电压比较,不能用于线性放大电路(比较器没有频率补偿) 。两者都可以用于做信号电压比较,但比较器被设计为高速开关,它有比运算放大器更快的转换速率和更短的。 运算放大器 做为线性放大电路,这个在主板电路图很常见,一般用于稳压电路,使用负反馈电路它与晶体管配合相当于一个三端稳压器,但使用起来更灵活。如下图: 4 分钟前 上传下载附件 (91.27 KB) 在许多情况下,需要知道两个信号中哪个比较大,或一个信号何时超出预设的电压(用作电压比较)。用运算放大器便可很容易搭建一个简单电路实现该功能。当V+电压大于V-电压时,输出高电平。当V+电压小于V-电压时 ,输出低电平。如下图:分析一下电路,2.5v经电阻分压得到1V输入到V-端,当总线电压正常产生1.2v时,输入到V+,此时V+电压比V-电压高,输出一个高电平到CPU电源管理芯片的EN开启脚。如果总线电压没输出或不正常少于1v,此时V+电压比V-电压低,输出低电平。
