高性能数字相位噪声测试仪TSC5120A维修案例

2018-08-10 02:59:49  5914 次浏览

一、仪器名称型号:

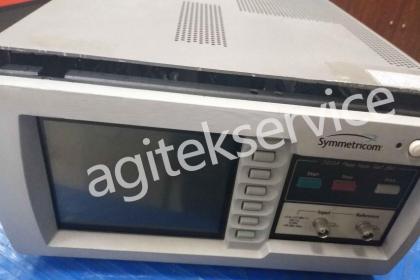

相位噪声分析仪,美国Symmetricom公司TSC5120A。

二、故障表现:

无法开机,其他未知。

三、维修过程:

客户表示,该机器在其他多家维修公司(含原厂)处理过,均无法修复。

1、修复开机故障:

实测可以上电开机,但无法点亮屏幕及引导系统。

该机内部采用了一块5.25寸通用工业控制计算机,因此,修复该故障不算难事,不在本文描述范围内。

2、修复启动故障:

在采用外挂硬盘安装Windows系统验证通过后才发现,本机的启动CF卡上,原本使用的系统及分区格式均与Windows不兼容,无法识别及读取,众多通用工具均失效。

由于在新CF卡上安装Windows系统可以正常运行,可以基本确认计算机硬件系统正常,因此开始查找原CF卡的分区及原系统格式。

3、信号测试故障:

终于可以进入到测试界面了,以为万事大吉,不成想,噩梦才刚刚开始:

不论输入什么信号,给哪个端子输,永远都是这个界面,Input和Reference后面的示值永远不变!

开始查信号通路及各节点的特征值,均正常!维修陷入了僵局。

突然想起客户说的,该机器在其他多家维修公司(含原厂)处理过......,再看一下内部的布局:

各种标识......,会接错线缆吗?

答案是肯定的:经过多种尝试和梳理,多天的努力,终于正确恢复了连接线,信号测试结果终于出现在了该出现的位置:

进一步测试,发现了个小小的问题:Reference测试的电平比Input的示值大,而且,基本不随输入信号的调整变化。小case啦。既然通路模拟信号均正常,而数字化后的显示不正常,那么故障点显而易见啦。

4、相位噪声分析故障:

可是,在我们还没来得及庆祝的时候,紧接着的画面又再次让我们已经脆弱的小心灵蒙上了不祥的阴影:

在输入信号特征值均能准确测量并显示的情况下,这些问题是因为什么呢?

看着满屏的各种ADC,那就还是拿ADC开刀吧。各种对比,测试,在各种不可能测试的位置设置连接线......,更换了多个值得怀疑的器件,保证了所有对比点的参数均准确无误,但是,这个屏幕却顽固的一直保持了下来,维修再次陷入了僵局......

我们所有的维修均建立在器件原值、原型号、原位置替换的基础上,会有器件安装错误的情况发生吗?原位的器件装错了,装错了、错了......这可能吗?太离谱了吧!神啊,原谅我吧,我只能这么想了:既然线缆都能接错,还有什么不可能!

又是一通对各模块功能的测试与分析,功夫不负有心人,终于确认了故障点,消灭了霸屏多日的错误信息,久违了的相噪测试的曲线画面出现在了面前:

四、总结

通过艰苦的努力,终于完成了维修。回过头来看,实际上初可能是有包括系统软、硬件以及ADC的问题,可以认为是比较复杂的综合性故障,但是相比人为的因素,在缺少相关技术资料的情况下,几乎是无解的。因此,维修时还是要谨慎选择维修公司,否则,可能让一个原本并不严重的故障仪器真正的变成报废机。

以上电子测量仪器TSC5120A维修由安泰[url=]仪器维修[/url]中心张工提供,更多有关[url=]示波器维修[/url]、频谱仪维修。网络分析仪维修等仪器维修知识欢迎访问安泰维修中心网。
